Штифт М10*60 DIN1481

Штифт М10*60 DIN1481

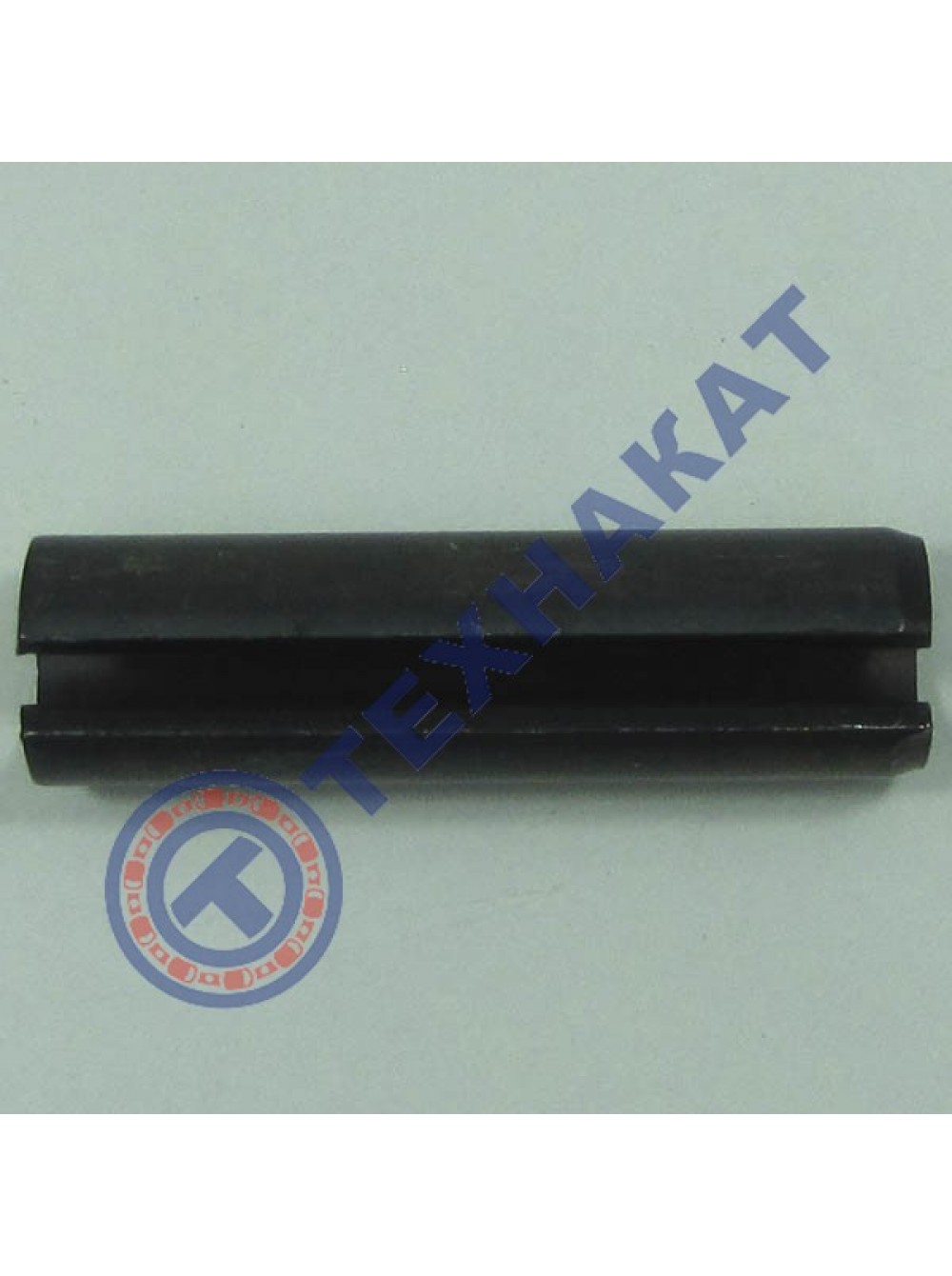

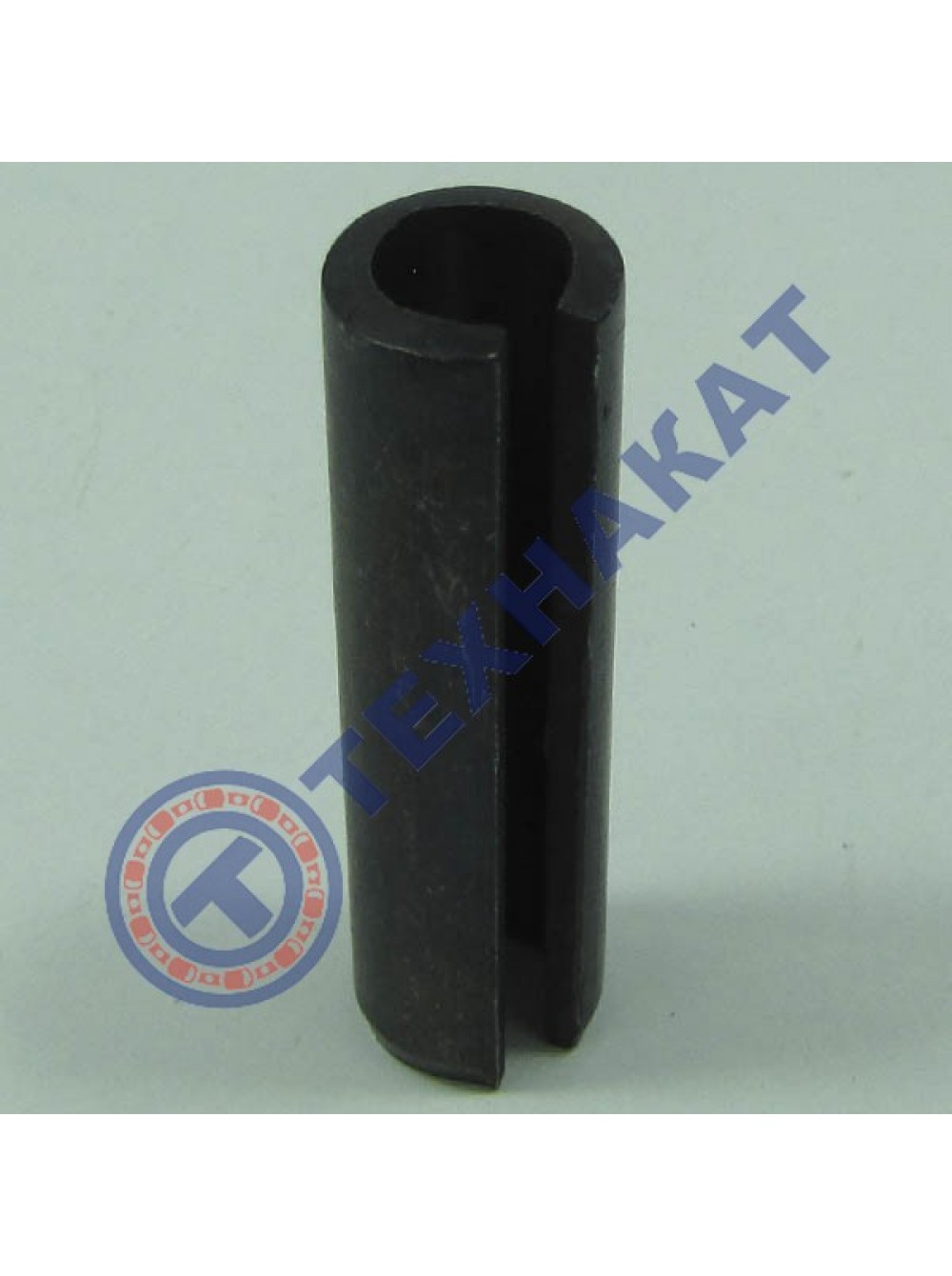

Штифт цилиндрический пружинный с прорезью 10*60, выполненный по стандарту DIN1481. Штифт имеет номинальный диаметр 8 мм (реальный 10.5–10.8 мм). Выполнен из стали толщиной 2 мм. Внутренний диаметр штифта составляет 6,5 мм (в спокойном состоянии перед монтажом). Фаски, которые имеются у штифтов диаметром до 13 мм, а у штифтов от 13 мм фаска может быть только с одной стороны, имеют длину 2–2.4 мм. Разрушающая нагрузка при двойном сдвиге составляет 70,16 кН. Относится к крепежным элементам и имеет форму цилиндрического стержня, разрезанного по всей длине. Метизы устанавливают для неподвижного соединения различных деталей, а также для передачи нагрузок от одной детали к другой. Данные штифты производят в тяжелом исполнении. Для производства используют качественную пружинную сталь. Элемент удерживается в отверстии подготовленных к соединению деталей, посредством трения монтажным натягом. Изготавливается данное изделие из углеродистых или нержавеющих марок стали, без покрытия. Размер отверстия под штифт необходимо установить равным его номинальному диаметру с минусовыми допусками. Также следует отметить, что при установке в минимально допустимое отверстие, прорезь цилиндрических штифтов не должна закрываться полностью. Основными преимуществами применения данного штифта является простота в установке и возможность демонтажа конструкции в случае необходимости.

Применяемость:
Комбайны Claas
Перерабатывающее оборудование
Сельскохозяйственные машины

Аналоги:
Claas 237614, METALVIS 9500P000095X060P00, DIN 1481, ISO 8752, ГОСТ 14229-93

Технические характеристики:
Материал: сталь
Покрытие: без покрытия
Длина: 60 мм
Диаметр: 10 мм
Масса: 0,020 кг
Страна производитель: Польша
