Штифт М16*60 DIN1481

Штифт М16*60 DIN1481

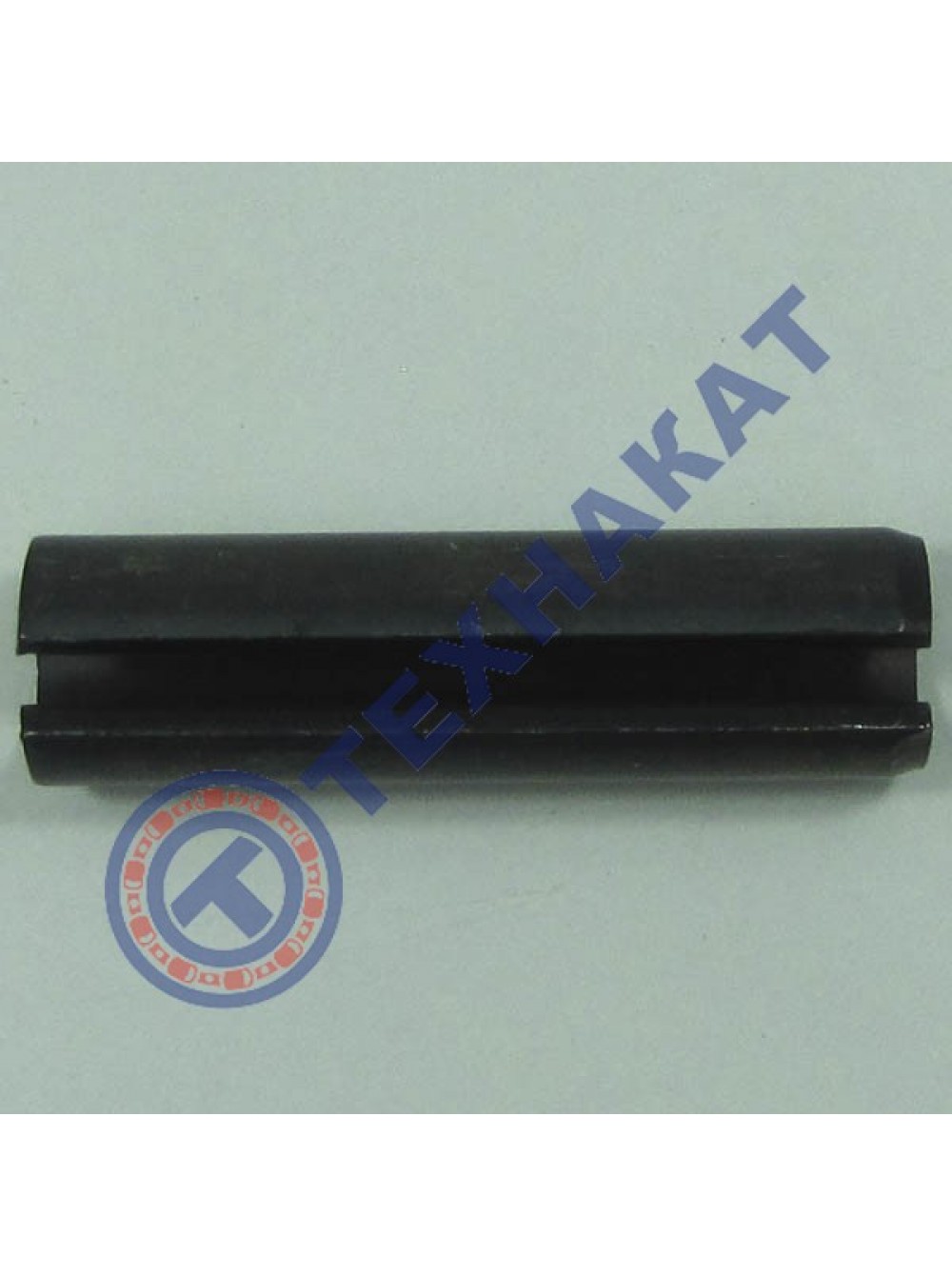

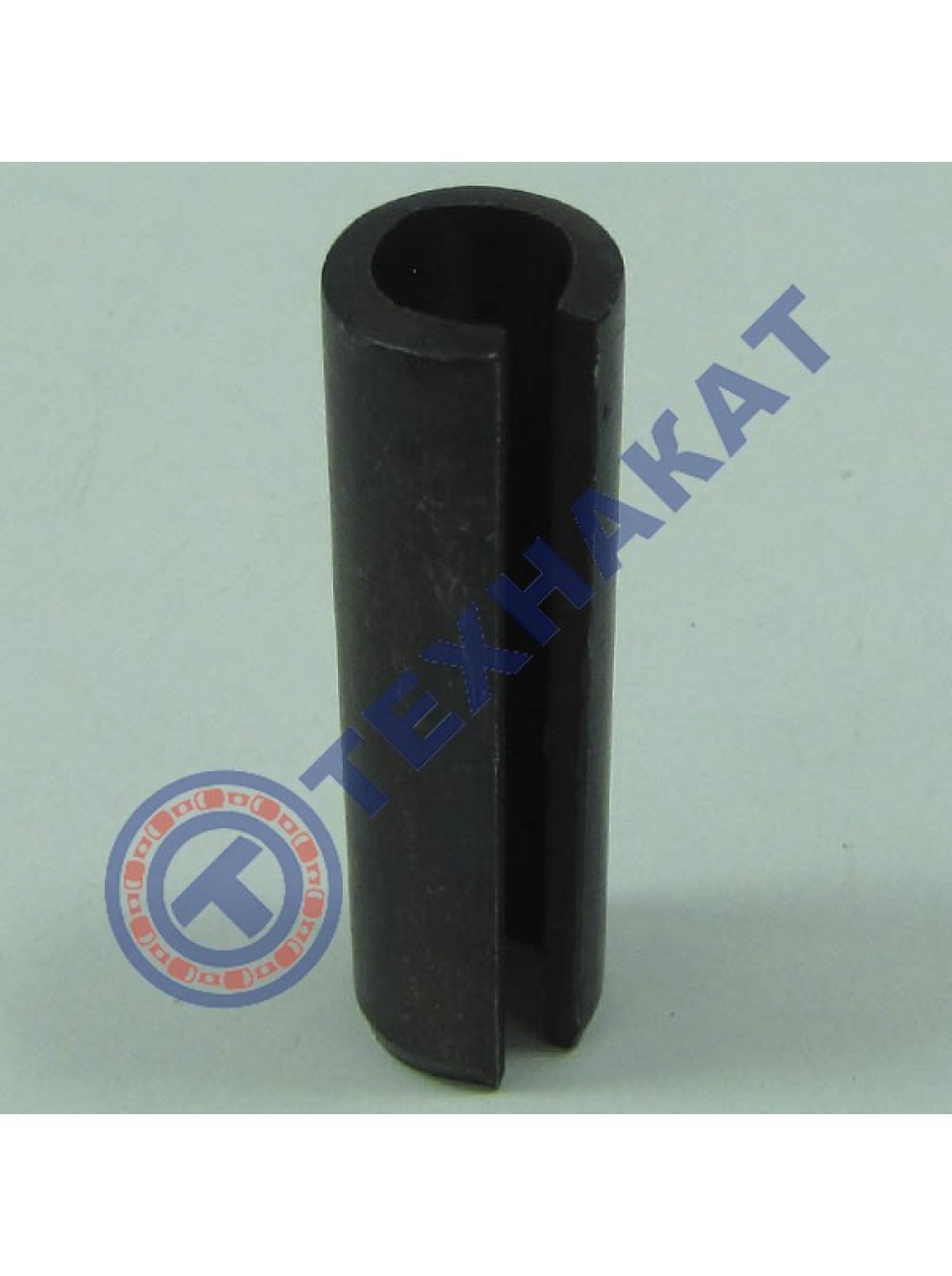

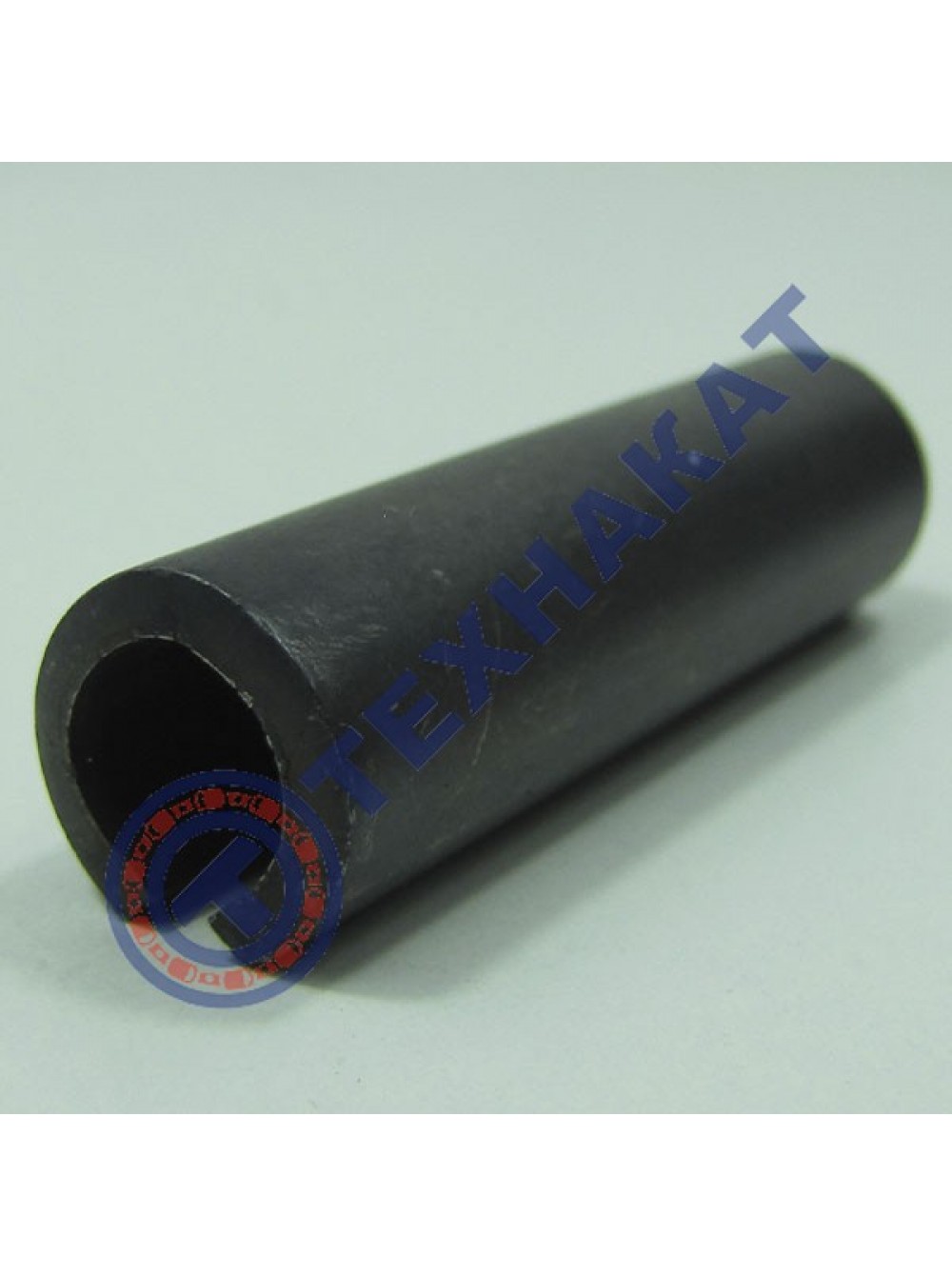

Штифт цилиндрический пружинный с прорезью 16*60, выполненный по стандарту DIN1481. Штифт имеет номинальный диаметр 16 мм (реальный 16.5 –1 6.8 мм). Выполнен из стали толщиной 3 мм. 10,5 мм — внутренний диаметр штифта перед установкой. Фаска штифта имеет длину 2–2.4 мм. У штифтов диаметром более 12 мм фаска может быть с одной стороны. При двойном сдвиге, разрушающая нагрузка составляет 171 кН. Относится к крепежным элементам и имеет форму цилиндрического стержня, разрезанного по всей длине. Метизы устанавливают для неподвижного соединения различных деталей, а также для передачи нагрузок от одной детали к другой. Данные штифты производят в тяжелом исполнении. Для производства используют качественную пружинную сталь. Элемент удерживается в отверстии подготовленных к соединению деталей, посредством трения монтажным натягом. Изготавливается данное изделие из углеродистых или нержавеющих марок стали, без покрытия. Размер отверстия под штифт необходимо установить равным его номинальному диаметру с минусовыми допусками. Также следует отметить, что при установке в минимально допустимое отверстие, прорезь цилиндрических штифтов не должна закрываться полностью. Основными преимуществами применения данного штифта является простота в установке и возможность демонтажа конструкции в случае необходимости.

Применяемость:
Перерабатывающее оборудование
Сельскохозяйственные машины
Применяется в машиностроении, строительстве и приборостроении

Аналоги:
METALVIS 9500P000095X660P00, DIN 1481, ISO 8752, ГОСТ 14229-93

Технические характеристики:
Материал: сталь
Покрытие: без покрытия
Длина: 60 мм
Диаметр: 16 мм
Масса: 0,026 кг
Страна производитель: Польша
