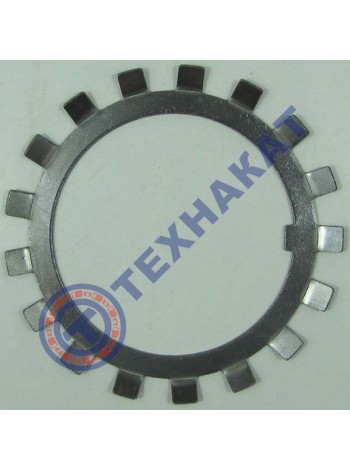

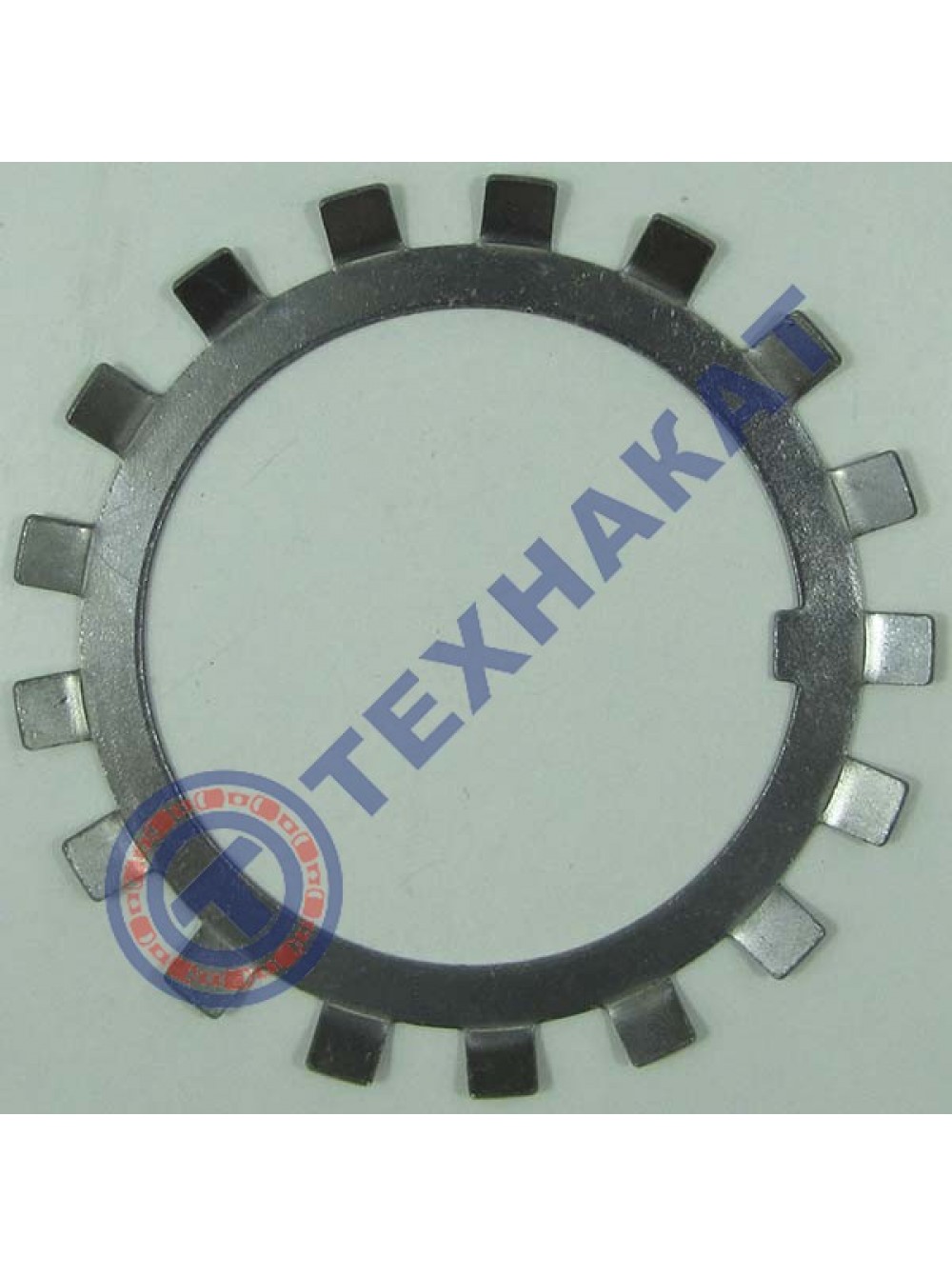

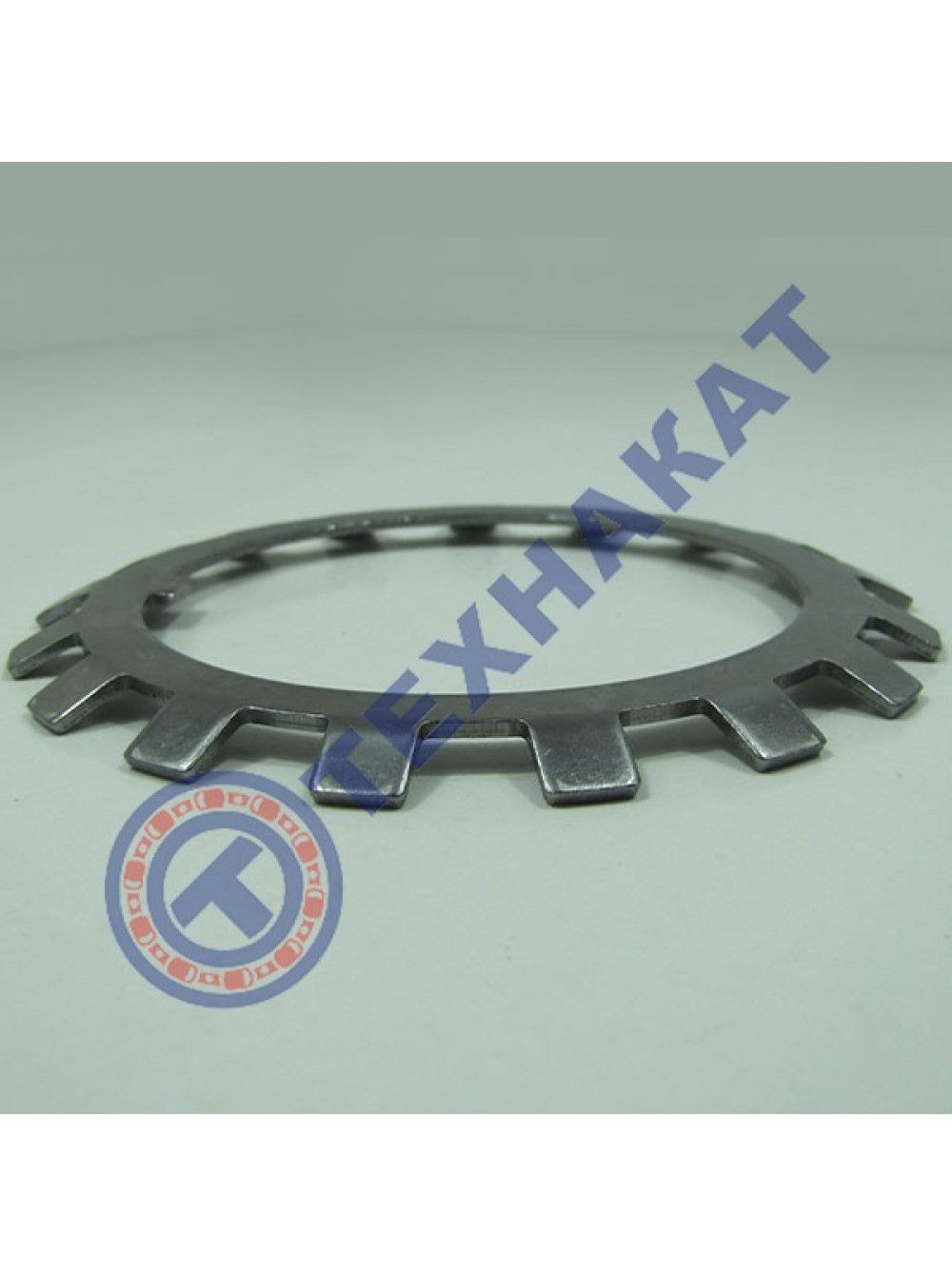

Шайба М110 МВ22 (ГОСТ 11872-89)

Шайба М110 МВ22 (ГОСТ 11872-89)

Шайба М100 МВ20 стопорная многолапчатая DIN 5406. В производстве многолапчатых шайб используются только качественные высокопрочные сорта углеродистой стали. Все готовые изделия обязательно покрывается надежным цинковым слоем, который качественно защищает шайбы от появления и развития коррозии. Оцинкованные шайбы могут быть использованы в совершенно любых погодных условиях и, в отличии от изделий без покрытия, имеют значительно больший по продолжительности эксплуатационный срок. Она используется с гайкой круглой шлицевой и надежно закрепляет последнюю в финальном положении. При сборке конструкции с применением стопорной многолапчатой шайбы DIN 5406 ее внутренняя лапка, отогнутая под углом 90 градусов к плоскости шайбы, устанавливается в аксиальный паз резьбового стержня, на котором осуществляется сборка. Заворачивается шлицевая гайка и создается необходимый натяг в резьбе. После этого одна или несколько наружных лапок шайбы загибаются в шлицы гайки, за счет чего и осуществляется контровка.

Применяемость:
Используется в сферах машиностроения, станкостроения и автомобильной индустрии для стопорения круглых шлицевых гаек DIN 981

Аналоги:
ГОСТ 11872-89

Технические характеристики:
Вид шайбы: многолапчатая
Материал: сталь
Покрытие: цинк
Внутренний диаметр: 111 мм
Наружный диаметр: 154 мм
Метрическая резьба (М): 110 мм
Толщина шайбы: 1,8 мм
Страна производитель: Польша
