Подшипник UCPA204 СПЗ 20*47*17

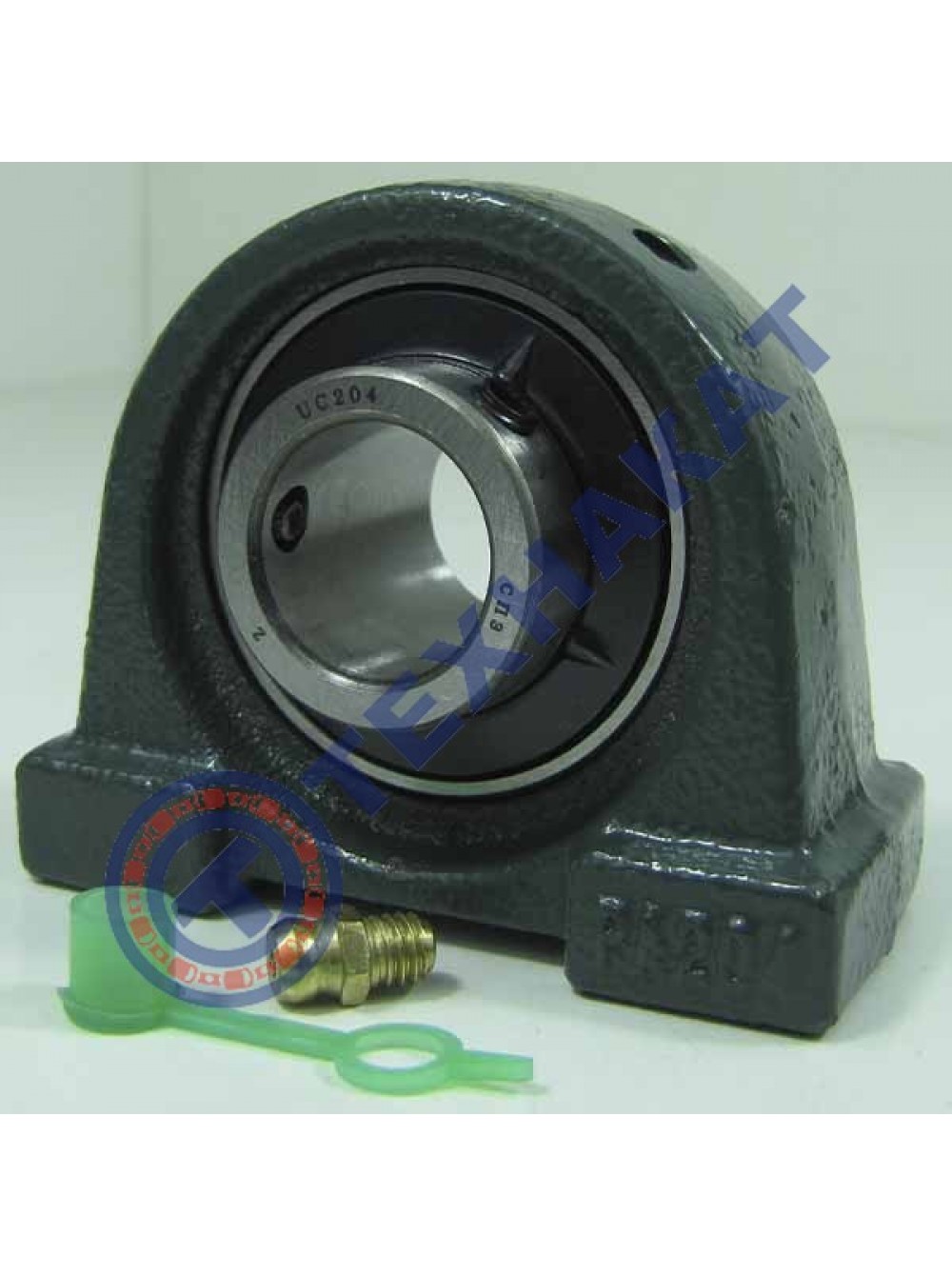

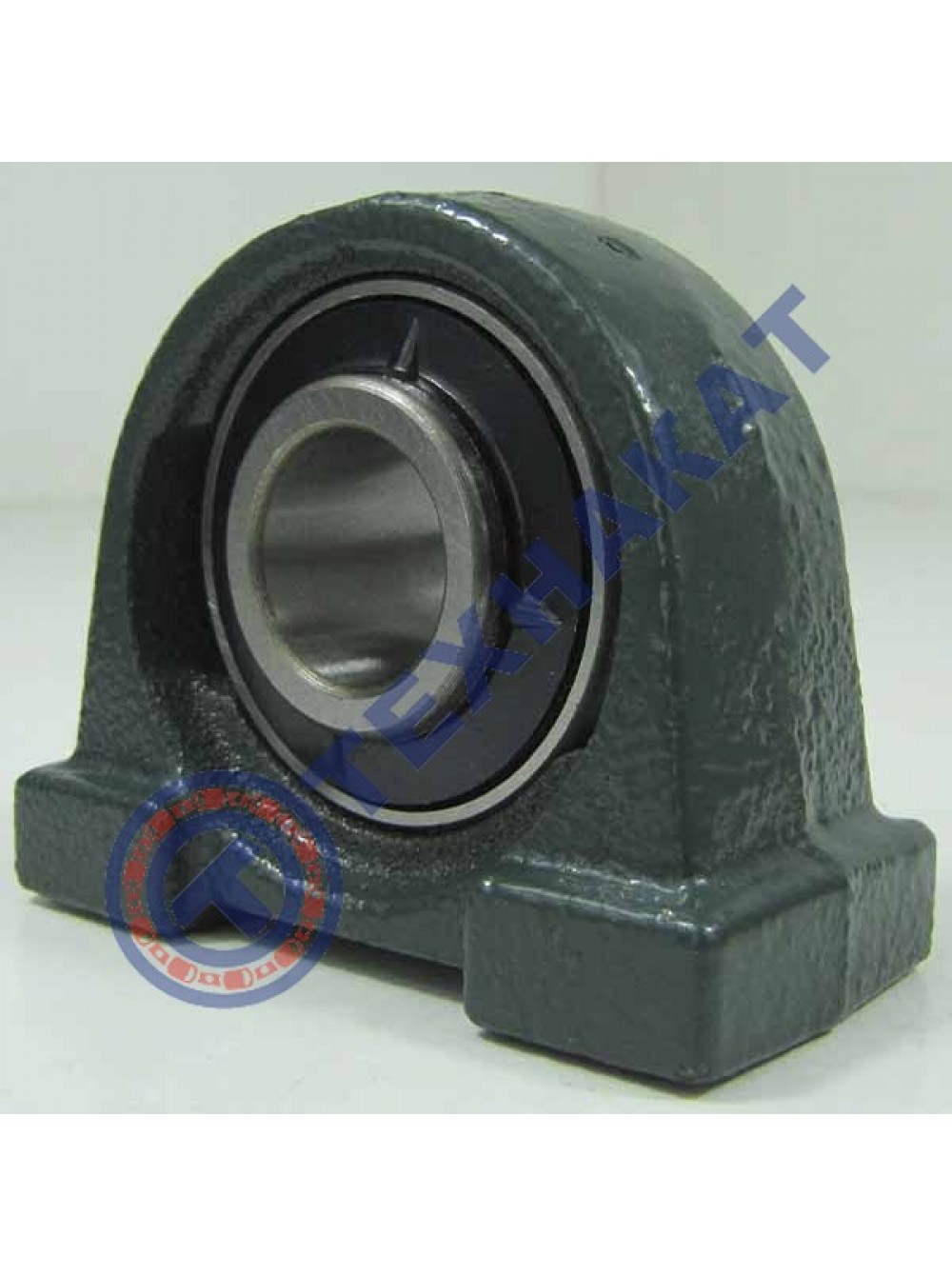

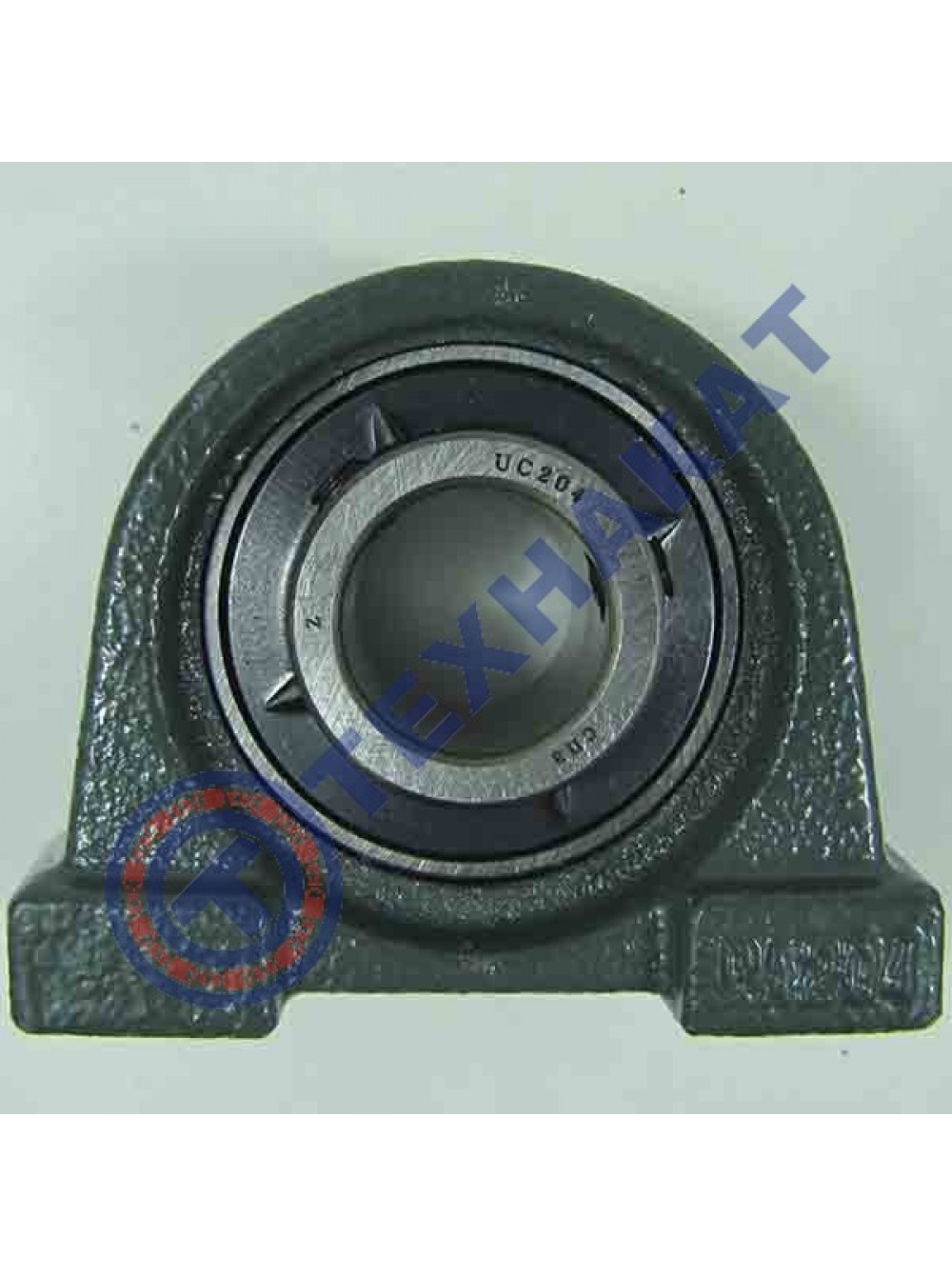

Корпусный подшипник UCPA204 СПЗ 20*47*17

Корпусный подшипник UCPA204 - достаточно малораспространенное изделие, основным отличием которого от очень похожего и более применяемого узла «на лапах», UCP204, являются малые габариты за счет отсутствия последних и, соответственно, крепление болта непосредственно в корпус. Как и у других серий обозначение складывается из номера корпуса - PA204 (в четырех самых маленьких по размеру узлах используется один этот корпус) и устанавливаемого в него подшипника - UC204. Основная область применения изделия - конвейеры и похожее оборудование с малым количеством пространства для монтажа. В этот же корпус устанавливаются и подшипники меньшего размера - UC201, UC202, UC203 (они точно такие же по всем параметрам, только посадочные размеры меньшие), начиная же со следующего для каждого подшипника используется свой.
Подшипник самоцентрирующийся, монтаж его и замена осуществляются достаточно быстро, новое изделие снабжено в достаточном количестве смазочным материалом, однако, по мере работы, смазку необходимо вносить дополнительно через масленку в верхней части корпуса.

Применяемость:
Данный узел широко используется в разных отраслях промышленности, например, заводских рольгангах, на конвейерах, но применяемость его несколько ниже, чем у аналогичных узлов с меньшими габаритами.

Аналоги:
SYFJ20TF, MUCPA204, UKPA204, HCPA204, SAPA204, SBPA204

Технические характеристики:
Внутренний диаметр (диаметр вала) — 20 мм;
Наружный диаметр подшипника — 47 мм;
Ширина подшипника (B1) — 31 мм;
Высота корпуса (H₂) — 62 мм;
Длина корпуса (L) — 76 мм;
Ширина основания (А) — 40 мм;
Размер болта — M10;
Масса — 0,65 кг.
Страна производитель — Китай

Схема корпусного подшипника UCPA204:
