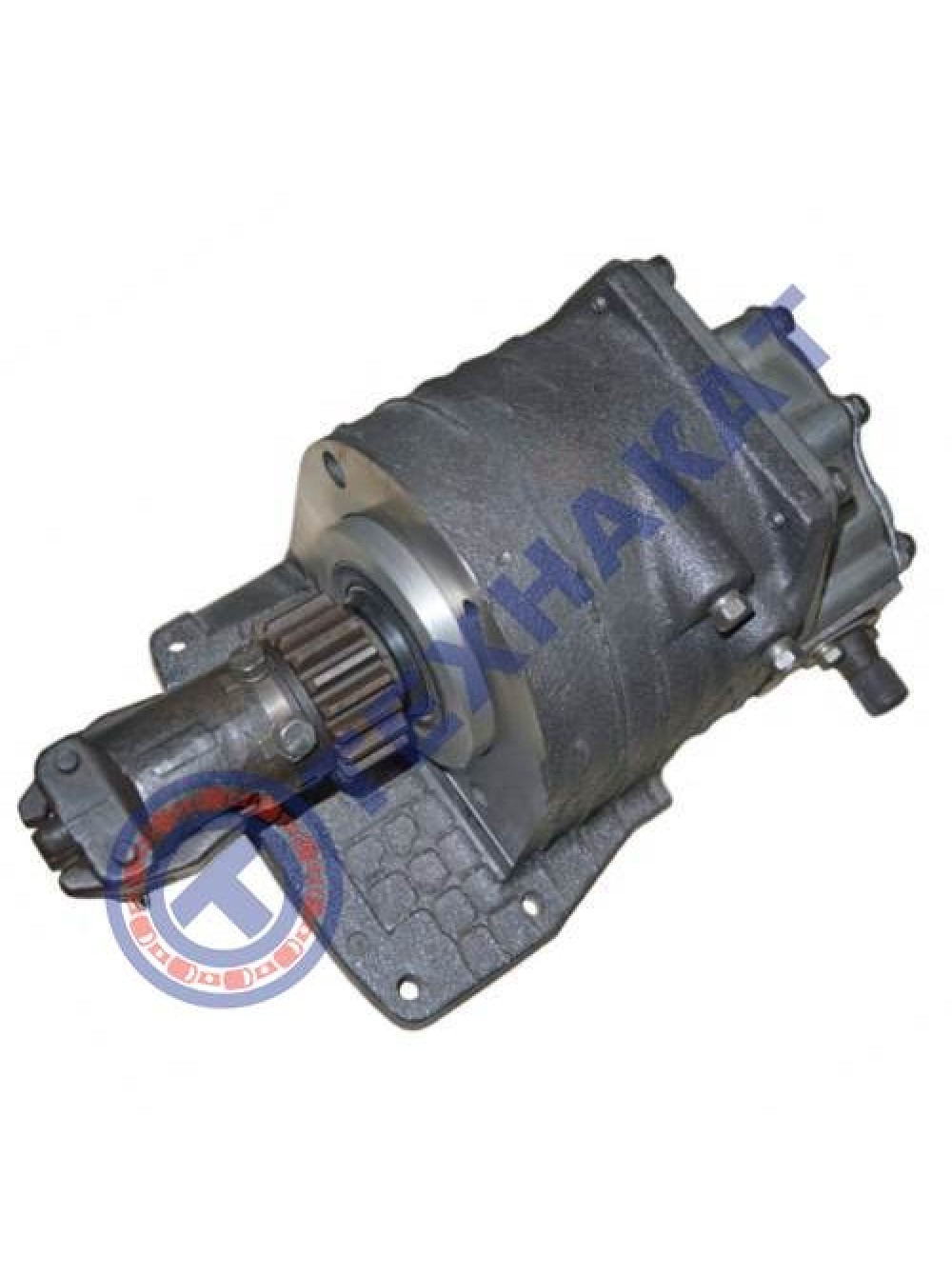

Редуктор пускового двигателя МТЗ-80 (РПД-2000)

Редуктор пускового двигателя МТЗ-80 (РПД-2000).

Применяется в тракторах МТЗ-80 с двигателем Д-240.
Одноступенчатый редуктор предназначен для передачи вращения от пускового двигателя к дизелю при пуске, а также для автоматического отключения пускового двигателя, когда дизель запустился. Механизм редуктора смонтирован в корпусе , который с помощью болтов прикреплен к заднему листу дизеля.Вращение от шестерни коленчатого вала пускового двигателя через промежуточную шестерню передается шестерне муфты. Шестерня вращается вместе с закрепленным на ней барабаном и входящими в прорези барабана ведущими фрикционными дисками. Вал редуктора не вращается. При помощи поводка шестерня включения вводится в зацепление с венцом маховика дизеля и удерживается во включенном положении грузиками-защелками , которые прижимаются к втулке за счет усилия сжатых пружин.При плавном перемещении рычага в положение подвижной упор, скользя по выступам неподвижного упора, смещается вдоль оси вправо и включает муфту. После включения муфты сцепления ролики обгонной муфты заклиниваются и вал редуктора начинает вращаться. Вращение от пускового двигателя передается на маховик дизеля.
Когда дизель наберет обороты, маховик поведет за собой вал редуктора, обороты которого возрастут. При возросших оборотах вала редуктора обгонная муфта автоматически отключает его от работающего пускового двигателя. Под действием возросших центробежных сил грузики-защелки разойдутся. Их зацепы соскочат с выступов втулки. Под действием пружин и толкателя шестерня выходит из зацепления с венцом маховика. Редуктор автоматически отключится от дизеля.
