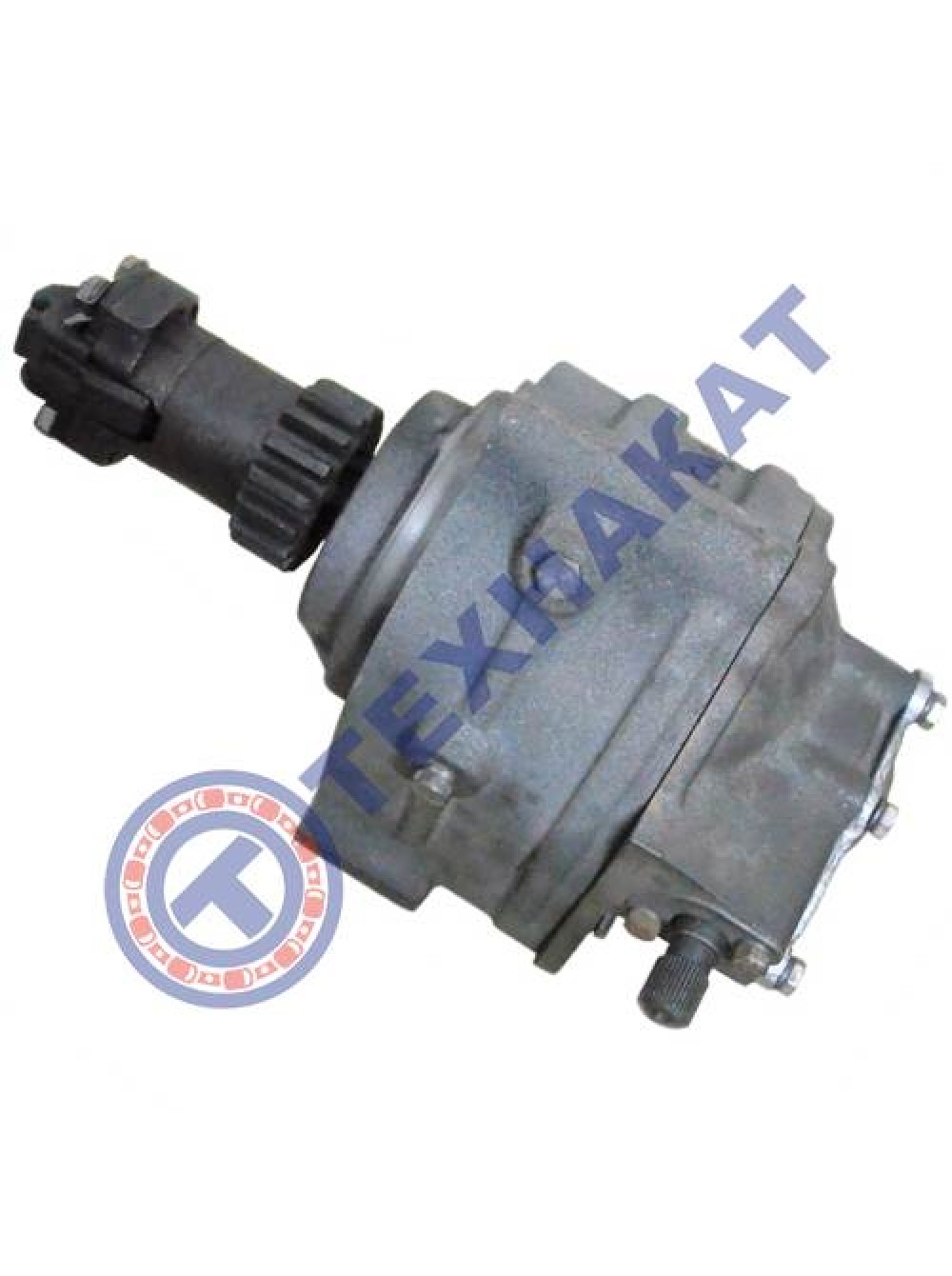

Редуктор пускового двигателя СМД-18 (РПД-1000)

Редуктор пускового двигателя СМД-18 (РПД-1000).

Применяется в сельхозтехнике с двигателем СМД-18.
Передача вращения от пускового агрегата к дизелю СМД-14, СМД-18 осуществляется посредством одноступенчатого редуктора РПД-1.000М, который устанавливается на картере маховика дизельного двигателя. Редуктор включает в себя корпус с крышкой, вал, муфту сцепления и механизм автоматического выключения. Вращение вала редуктора происходит в двух шарикоподшипниках, которые установлены в корпусе и в крышке редуктора соответственно.Муфта сцепления, смонтированная на валу, включает в себя ведущий барабан, специальную втулку, ведомые и ведущие диски, упорный диск. Шестерня муфты сцепления вращается свободно на валу редуктора, постоянно находясь в зацеплении с шестерней пускового агрегата.К шестерне редуктора пускового двигателя — РПД прикреплен ведущий барабан, который своими поводками входит в пазы ведущих дисков. Диски ведомые шлицевыми выступами заходят в пазы специальной втулки. Ступица и упорный диск соединены болтами со специальной втулкой. Подвижный упор с запрессованным внутрь упорным подшипником входит в зацепление с валиком включения.На шлицевом конце вала смонтирована шестерня и механизм автоматического выключения, состоящий из держателя, прикрепленного к фланцу шестерни болтами. На осях в прорезях держателя установлены два груза. Во внутренней полости вала вставлены две пружины с толкателем, проходящим через отверстие специального болта, который ввернут в вал редуктора.
